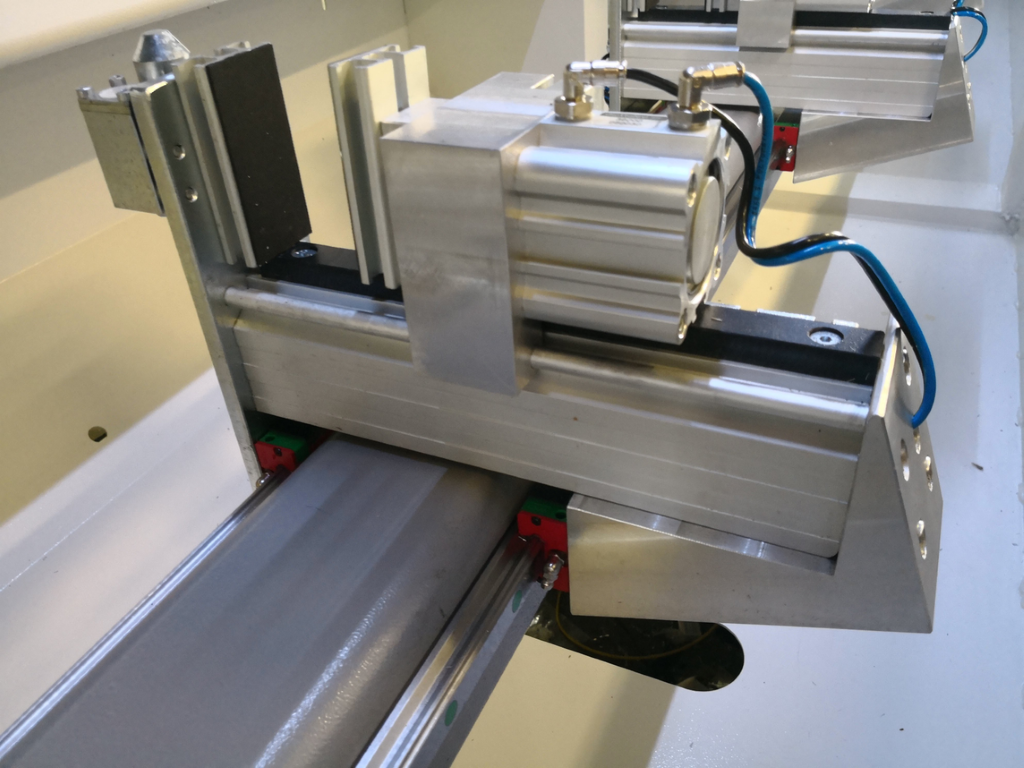

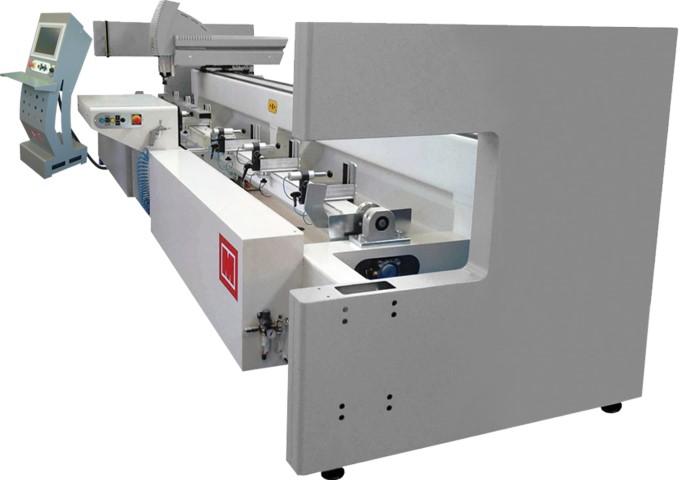

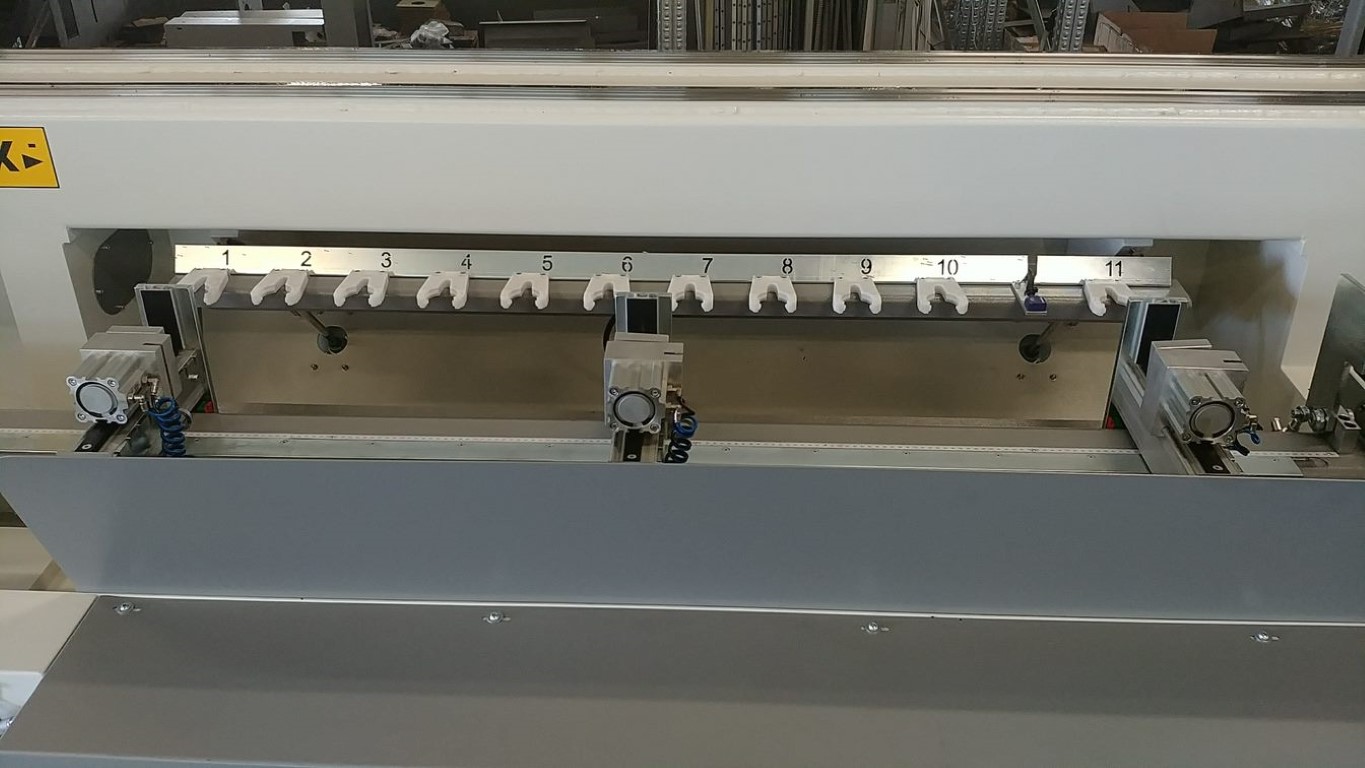

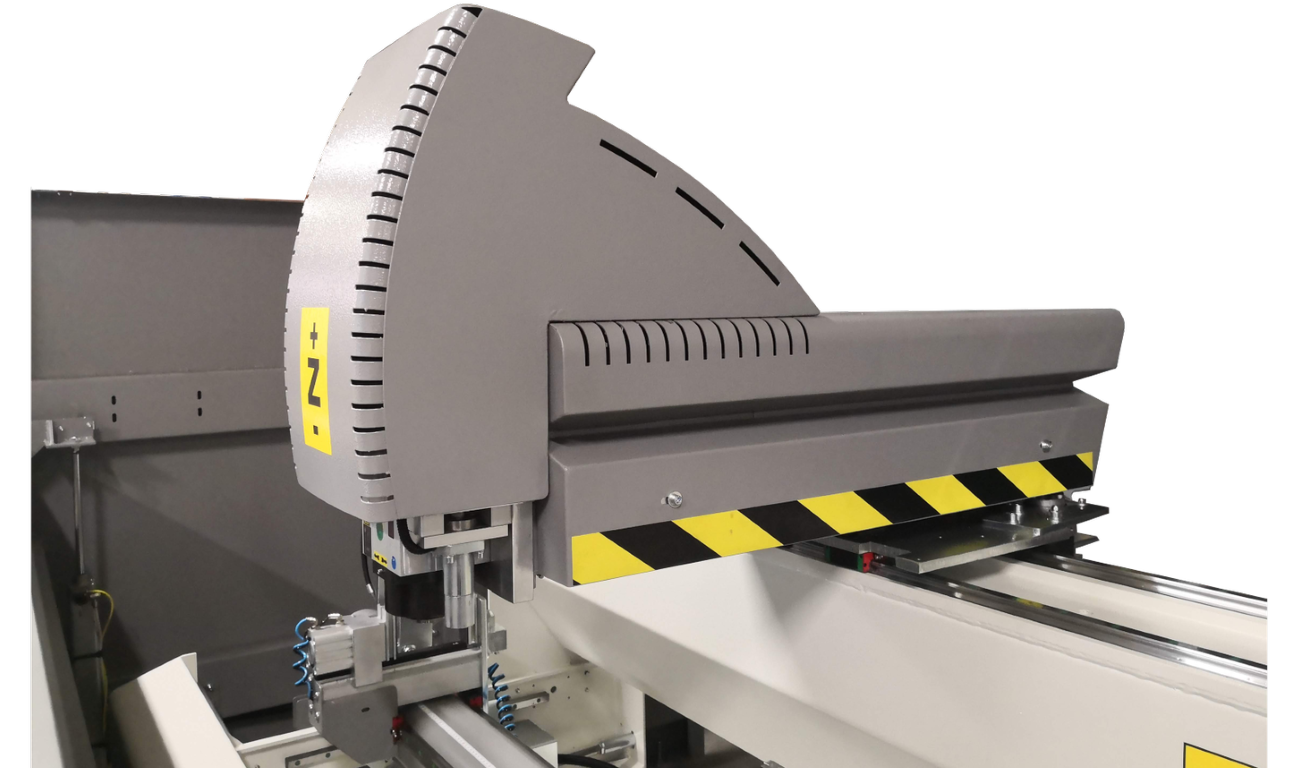

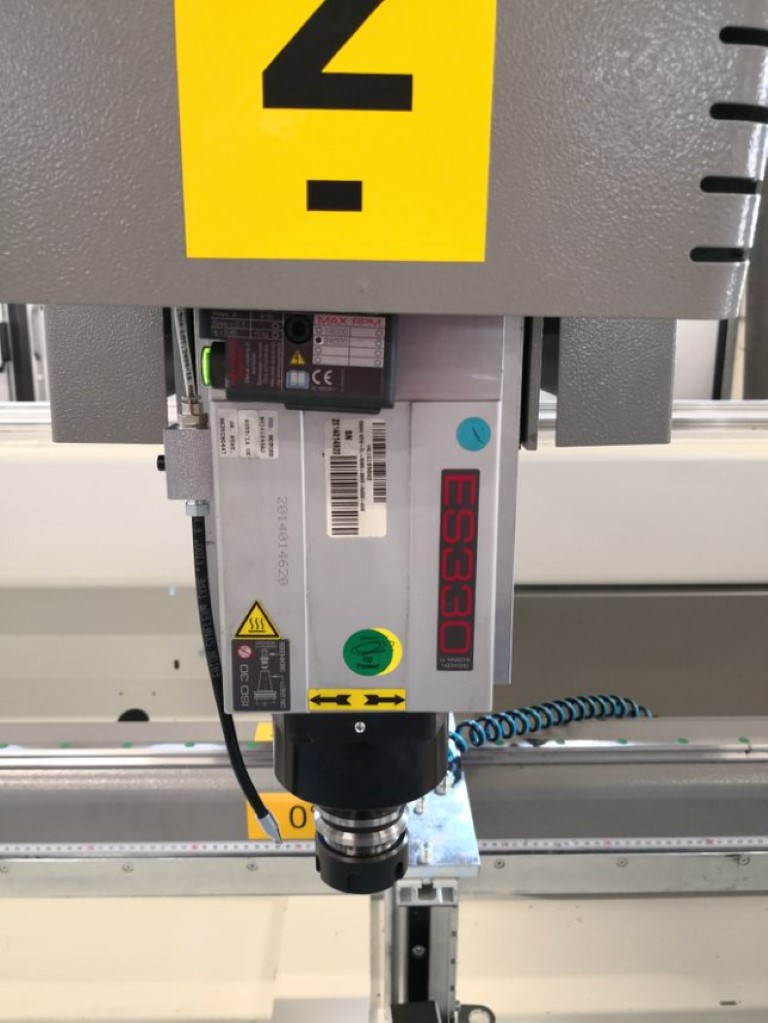

Caratteristiche Tecniche e Dotazioni Standard : - Asse X : 4200 mm. (battuta di zero pezzo) - Asse Y : 570 mm. - Asse Z : 300 mm. Lavorazione max pezzo: 200x200 mm. in ogni posizione +90°/0°/-90° * Versione mod. C4 - 3 assi - Piano lavoro fisso - Lavorazione 1-2 facce con rotazione manuale pezzo * Versione mod. C4S - 4 assi - Rotazione pneumatica piano di lavoro +90°/0°/-90° (intermedi con battute meccaniche) Lavorazione su 3 facce ed intestatura profilo con fresa a disco diam. 160 mm. * Versione mod. C4 PLUS- 4 assi - Rotazione motorizzata controllata da Cnc piano di lavoro +90°/-90° (intermedi da Cnc) Lavorazione su 3 facce ed intestatura profilo con fresa a disco diam. 160 mm. - Cambio utensile manuale mod. C4-C4S; automatico protetto a 11 posizioni mod. C4 PLUS - Elettromandrino da 4,5 Kw da 2.800 a 18.000 g./min. regolabili tramite inverter attacco ISO 30 raffeddamento con ventola- Refrigerazione utensile tramite aria-olio - Battute pneumatiche Dx e Sx. - N° 6 morse pneumatiche a doppio effetto con spostamento manuale (spostamento da elettomandrino PAM optional) - Misuratore altezza profilo incluso mod. C4 PLUS (altri modelli optional) - Sistema di sicurezza con barriere opto-elettroniche (protezione integrale con chiusura ed apertura automatica optional) - Vassoio raccolta trucioli - CNC con sistema operativo Windows 10, controllo remoto con connesione Ethernet o WiFi - Lavori di fresatura con interpolazione lineare e circolare su tutti e tre gli assi (x-y-z) - Lavori di intestatura con fresa a disco ( lav. profilo su 5 facce) - Tensione 400-3-50/60 Hz - Manuale uso e manutenzione - Dichiarazione CE. - Misure: 5400x2400x2000(h) - peso Kg.1950 circa

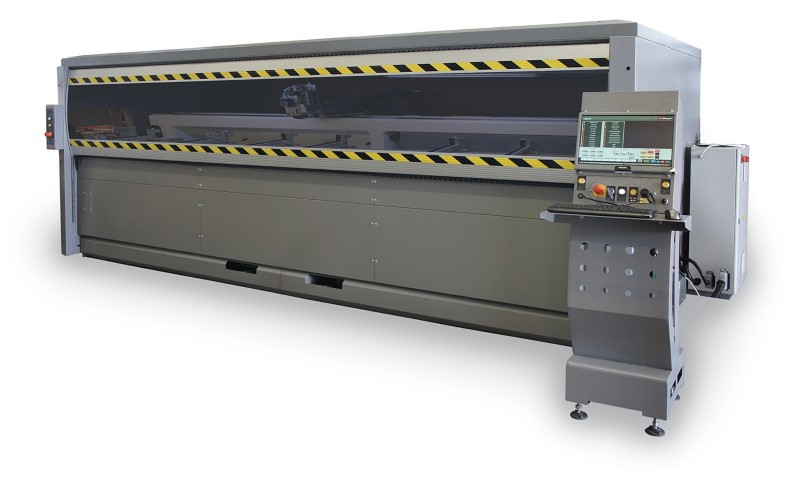

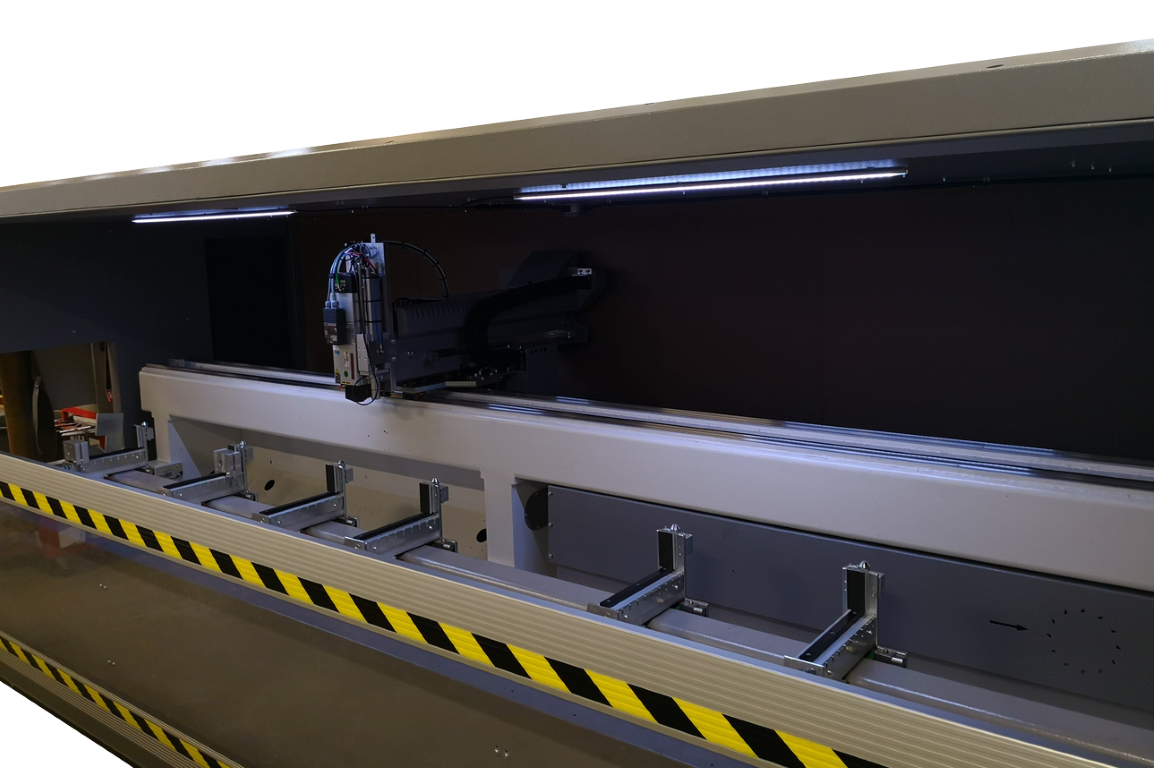

OPTIONAL : - Sistema spostamento morse da elettromandrino PAM - Morse supplementari - Elettromandrino da 8 Kw - Cabina chiusa su tre lati con rete di protezione posteriore - Cabina integrale - Insonorizzazione per cabina integrale - Lubrificazione microgoccia con olio puro - Misuratore altezza utensile - Kit utensili ( n.° 8 coni Iso 30 + n.° 8 frese + fresa a disco diam. 120 mm. completa di cono) - Kit testina angolare completa di frese da 8 mm. e adattamento flangia (mod. C4) - Compensatore per maschiatura M3-M10
