Caratteristiche Tecniche e Dotazioni Standard :

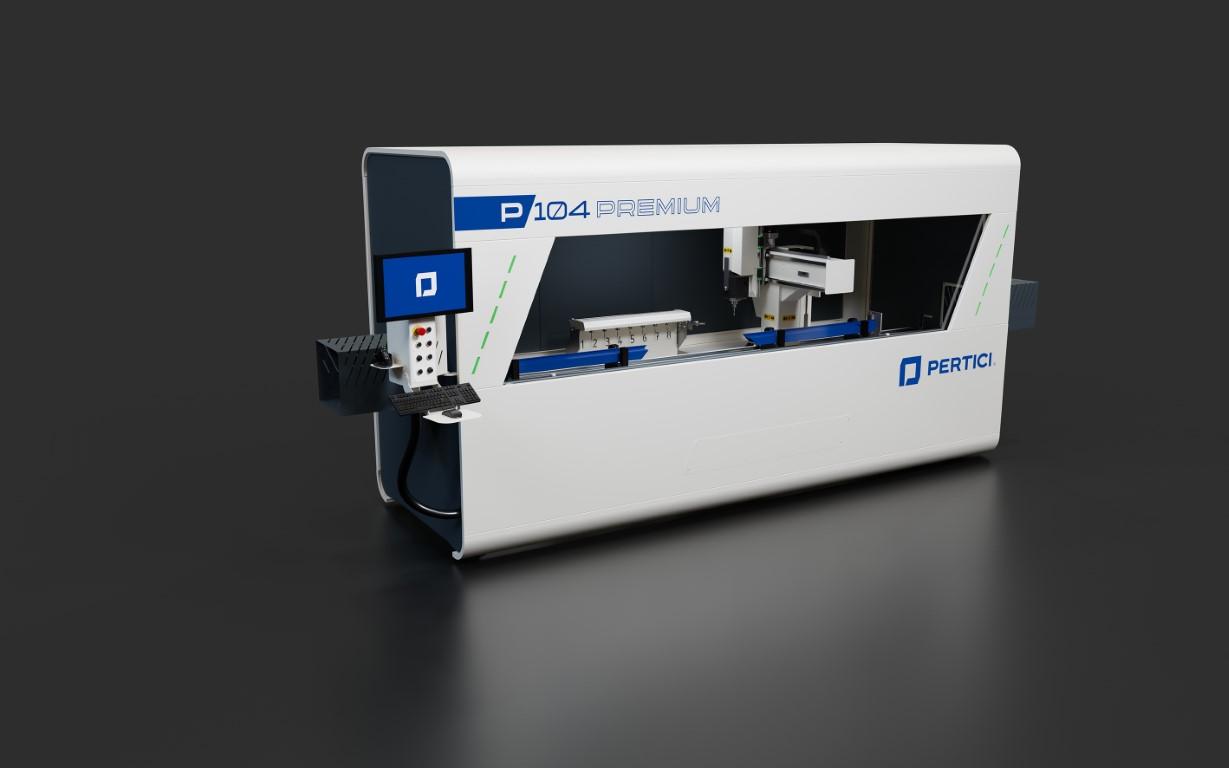

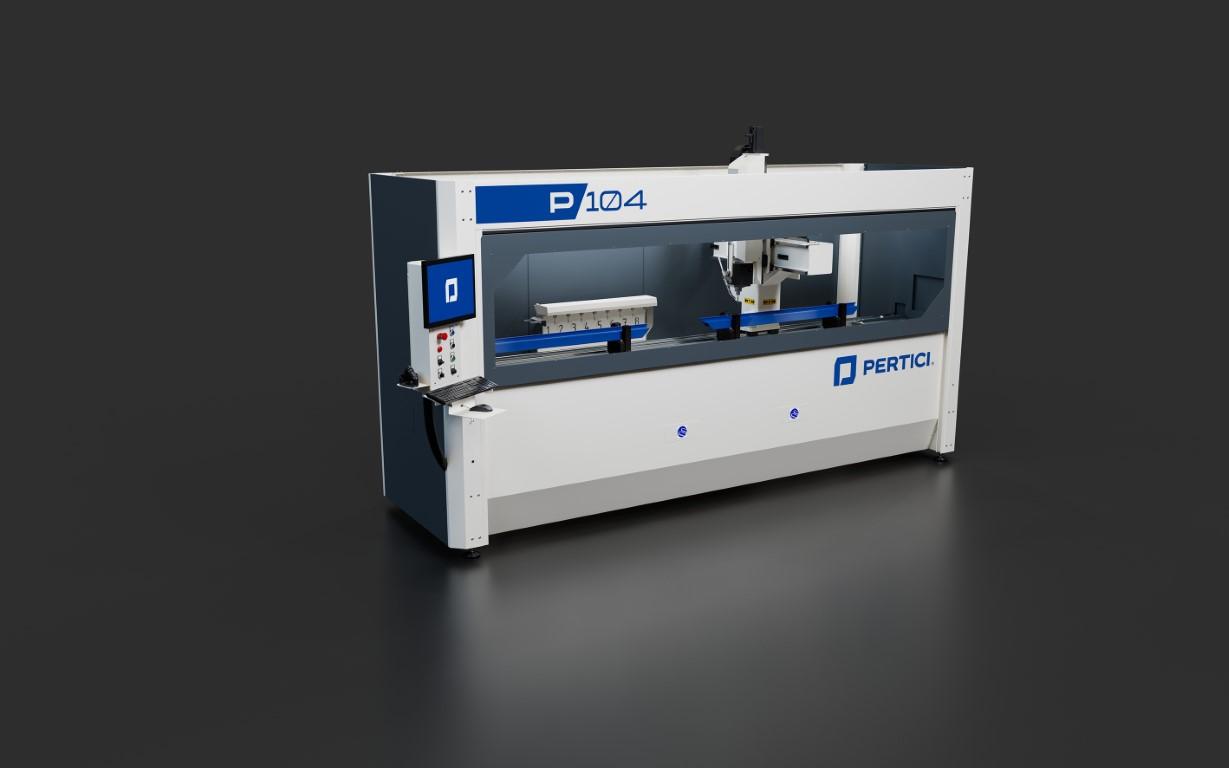

Centro di fresatura verticale a CNC per lavorazione di profilati in alluminio, pvc, pvc + rinforzo, acciaio (spess. 2mm.) su 3 facce senza muovere profilo ( 4 assi) con rotazione asse dell'elettromandrino di 180° (+/- 90°) tramite CNC : Corse di lavoro : X = fino a mm. 3.450 mod. P104 capacita' di lavoro : mm. 3.200 fino a mm. 7.225 mm. mod. P107 capacita' di lavoro : mm. 7.010 Y = fino a mm. 790 capacita' di lavoro : mm. 225 (utensile/mandrino 0°) capacita' di lavoro : mm.125 (utensile/mandrino +/- 90°) Z = fino a mm. 400 capacita' di lavoro : mm. 260 ( utensile lungh. 50 mm.) A = da 0° a 180° (+/- 90°)
Movimento assi e morse su guide e pattini a ricircolo di sfere. - Trasmissione assi con cremagliere di precisione e pignoni a denti inclinati - Tutte le vie di scorrimento e le viti a ricircolo di sfere sono lubrificate tramite impianto centralizzato automatico. - Motorizzazione 4 assi a controllo numerico con motori brushless e riduttori di pressione. - Elettromandrino Kw 5 (S1), coppia max 6 Nm., attacco HSK-F50, velocita' regolabile 2000-20.000 g./min. - Cambio utensile rapido automatico a 8 posizioni protetto posizionato a centro basamento, con sistema di lettura della lunghezza utensile integrata (Optional magazzino a 16 posizioni) - Morse pneumatiche (n. 4 mod. P104 - n.8 mod. P107), con ganasce morse regolabili senza chiavi, posizionamento automatico tramite carro, controllo di posizionamento automatico di serie tramite carro - Battuta di riferimento pneumatica Sx. a scomparsa (Dx. optional) - Carenatura perimetrale integrale con vasca raccolta trucioli, protezione frontale scorrevole automatica avvio e fine ciclo - Tunnel laterali per passaggio pezzi piu' lunghi del campo di lavoro asse X (di serie versione Premium ) - Armadio elettrico con grado di protezione IP55, il quale contiene inverter, azionamenti e tutto cio' che occorre al funzionamento del centro di lavoro. - Consolle orientabile in rotazione ed inclinazione, Cnc con Pc industriale dedicato. - Schermo da 17", tastiera alfanumerica e pulsantiera di comando, mouse, grafica semplificata su base Windows 10, presa USB., Attacco RJ45 per collegamento in rete, predisposizione per lettore codici a barre, licenza software CAD/CAM tridimensionale - Misure : mod. P104 = mm. 4350 x 1750 x 2140 (h) - peso Kg. 1.800 circa. mod. P107 = mm. 8100 x 1750 x 2140 (h) - peso Kg. 2.800 circa. OPTIONAL : - Battuta a scomparsa Dx - Magazzino a 16 posizioni - Kit utensili per lavorazione (coni, pinze, fresa a disco diam. 120 mm.) - Morsa supplementare sia manuale, semiautomatica. - Lettore codici a barre - Coppia tunnel laterali ( per versioni Essential) - Copertura superiore trasparente ( per versione Essential ) - Insonorizzazione carenatura - Kit luce Led
