Caratteristiche Tecniche e Dotazioni Standard :

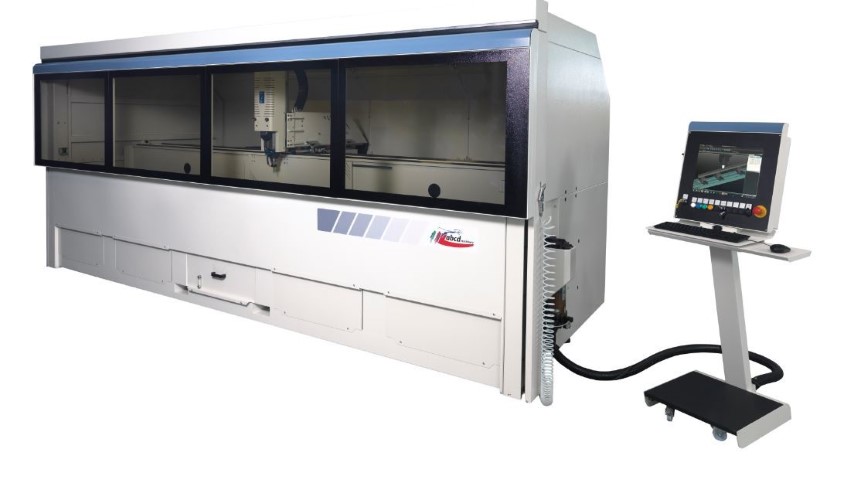

Centro di fresatura verticale a CNC per lavorazione di profilati-barre in acciaio, inox, ottone, ecc. Trave rotante a movimentazione servo-motorizzata con rotazione controllata da Cnc entro i 180° (da -90° a +90°) I servomotori sono di tipo analogico i quali consentono una rapida ed alta velocita' di risposta in fase di lavoro. Cremagliera e pignone elicoidale per gli assi X-Y-Z. Il motore dell'asse Z e' dotato di freno elettromagnetico, in caso di mancanza di alimentazione si blocca. - N.° 4 assi (x-y-z-w) interpolati con movimentazione su guide lineari ad alta precisione e motori brushless digitali. - Campo di lavoro: mod. RU 300 Inox X = 3000(6000) mm.; Y= 200 mm.; Z = 200 mm. mod. RU 400 Inox X = 4000(8000) mm.; Y= 200 mm,; Z = 200 mm. Tutte le vie di scorrimento e le viti a ricircolo di sfere sono lubrificate tramite impianto centralizzato automatico. - N.° 4 morse pneumatiche a spostamento manuale - Cambio utensile automatico protetto ad azionamento pneumatico, posizionato al centro trave a 10 posizioni (n.°9 utensili a forare, fresare, filettare + n.° 1 fresa a disco) - Elettromandrino da 6,6Kw -18.000 g./min.- attacco HSK63F con inverter specifico per bassi regimi, sensori per presenza, aggancio/sgancio utensile - Lubrificazione degli utensili con vasca in acciaio inox di raccolta e ricircolo del liquido refrigerante mediante elettropompa e galleggiante di sicurezza - Fermo battuta pneumatico a scomparsa lato Sx. fronte macchina - N.° 3 vasche raccolta trucioli a tenuta estraibili. - Aperture laterali per passaggio pezzi piu' lunghi del campo di lavoro asse X. Armadio elettrico con grado di protezione IP55, il quale contiene inverter, azionamenti, e tutto cio' che occorre al funzionamento del centro di lavoro. - Consolle di comando carrellabile con CNC OSAI con schermo da 17", tastiera alfanumerica e pulsantiera di comando, mouse, grafica semplificata su base Windows 7, n.° 1 n.° 1 porta USB esterna e n.° 2 interne per collegare eventuali lettori di codici a barre o unita' di controllo remota, software dedicato HICAM2 con Isofile per caricare liste di lavorazioni e visualizzare il tempo di esecuzione (simulatore), collegare un barcode reader, funzionalita' e caratteristiche in linea con direttive Industria 4.0 ready. - Misure: 4000 x 2100 x 2100(h) - peso Kg. 2500 circa ( mod. RU 300 Inox) 5000 x 2100 x 2100(h) - peso Kg. 2900 circa ( mod. RU 400 Inox)
OPTIONAL: - Battuta a scomparsa Dx - Carenatura integrale - Morse a spostamento con carro (versione semiautomatica) - Morse motorizzate indipendenti (versione automatica) - Morsa supplementare sia manuale, semiautomatica, automatica - Lettore codici a barre - Lubrificazione a microgoccia - Elettromandrino 6,6 Kw dove non previsto. - Misuratore lunghezza utensili - Attacco elettromandrino HSK 63 - Software vari disponibili (Hicam 3 Prof. - Hicam 3 Advance - Camquix )
